机架式多网合一设备C7是基于自研的FW-Linker多网聚合传输技术打造的全新一代透明链路传输设备。最多支持10路网络同时使用（4路5G+3路4G+2路USB扩展+1路千兆有线）。

本设备在前端机架式设备与后端聚合服务器之间建立一条高带宽、高安全、低延时的透明传输链路。整体链路延时低于100ms，带宽达到1000Mbps以上。传输数据均支持分链路拆包再聚合，数据动态拆分，加密传输，保障私密数据安全性。使用动态侦测技术保障传输延时始终处于最优状态。

机架式多网聚合设备C7整体设计尺寸为1U。支持外接天线，也支持外接延长式天线，主要适用于移动指挥车场景 。

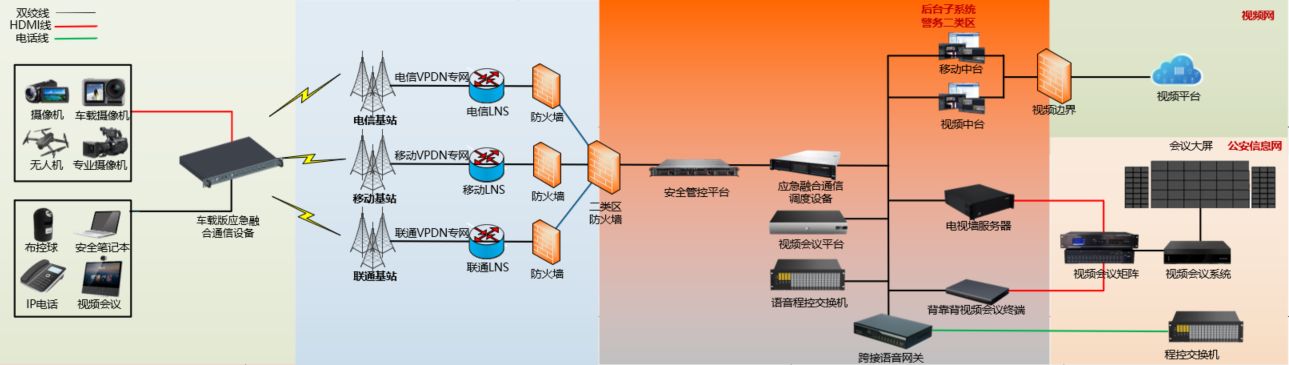

公网方案拓扑结构

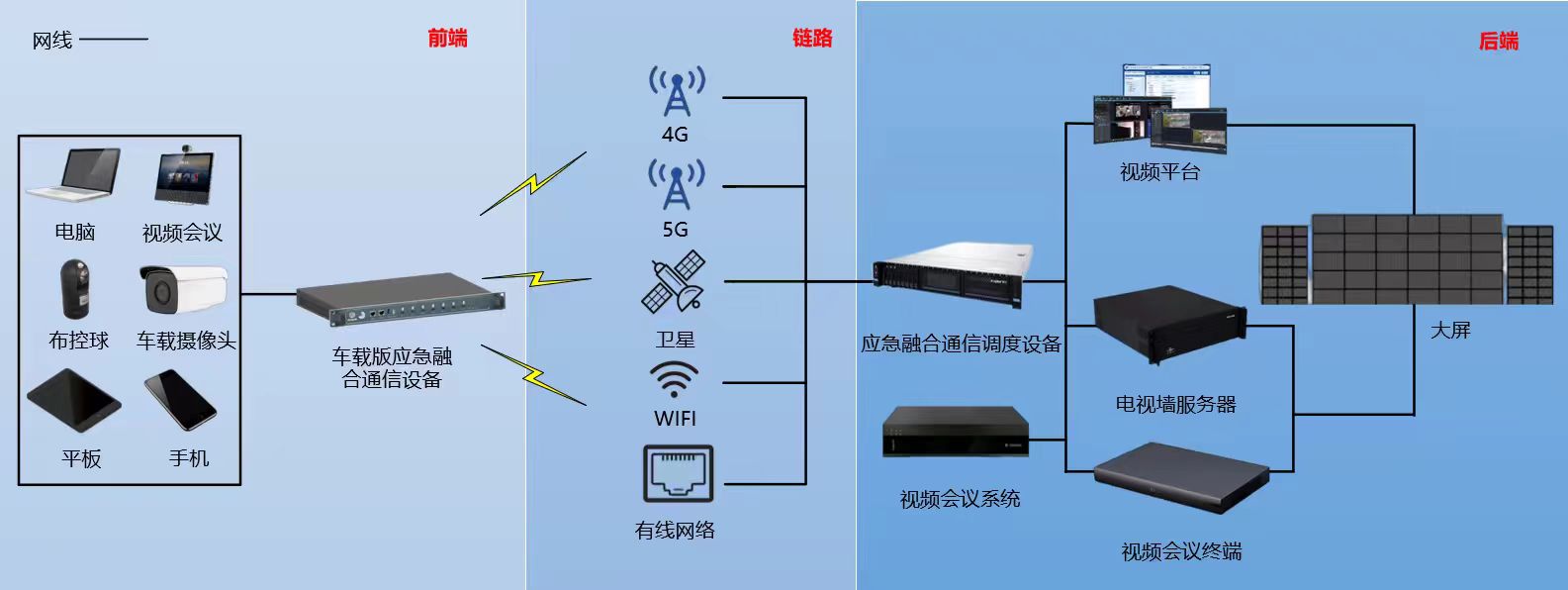

内网方案拓扑结构

1. 视频调阅：安全笔记本终端通过应急融合通信设备提供的通道按需调阅由视频网内视频平台推送至警务二类区视频中台中的视频监控资源。

2. 视频会议：前端视频会议终端通过有线网络连接至应急融合通信设备，前端IP信号通过多网汇聚平台传输至视频会议平台，电视墙服务器、视频会议终端通过HDMI线接入视频会议矩阵与信息网内视频会议系统连接，实现视频会议信号的互相传输。

3. 图像回传：前端设备包含无人机、专业摄像机、车载摄像机、布控球应急融合通信等设备，其中无人机、专业摄像机、车载摄像机等终端输出HDMI信号到应急融合通信设备，视频信号经过压缩编码后通过多链路通道向后端实时传送；布控球等终端输出的网络信号通过应急融合通信设备提供的多链路通道向后端实时传送，数据传输至二类区后，由视频中台进行视频汇聚、存储及转发。

产品特征

高速移动场景稳定传输

时速300公里快速移动状态保持稳定通信，解决移动环境信号薄弱问题。

人员密集场景兼容

支持3万人以上高密度场所稳定运行，多链路聚合抵御网络并发压力。

极致低延迟

端到端延迟低于100ms，实施优化传输效率，比传统方案效率提升3倍。

多网口搭配

设备最多支持10路网络聚合（4路5G、3路4G、1路千兆以太网接口、2路USB），可接1路千兆以太网WAN接口和8路千兆以太网LAN接口（设备正面2个，后面6个），显著提升设备容错和可靠性，稳定传输。
